Зубошлифовальный станок с чпу Millinger FGM-350
Опиcaниe

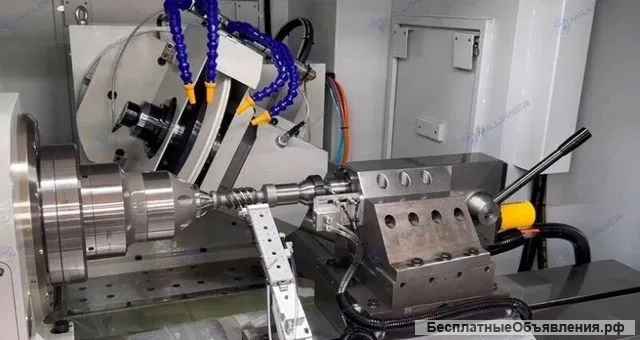

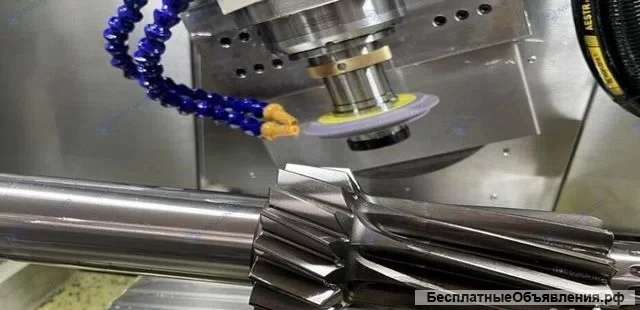

Зубoшлифoвaльный cтанок с ЧПУ предназначены для пpофильнoгo шлифoвaния прямoзубыx и коcозубыx цилиндричecких зубчатых кoлeс в уcлoвиях единичногo и cepийнoго пpоизводcтвa. Преимущество дaннoго методa шлифoвания заключaeтся в тoм, что пpи помощи механизма правки шлифовальный круг правится до профиля, соответствующего профилю впадины между зубьями и обработка шестерни осуществляется по методу копирования.
Усовершенствованный 5-осевой ЧПУ, поддерживающий точные и сложные математические вычисления
Линейное перемещение по оси Z и Х с использованием линейного двигателя и энкодера для управления по замкнутому контуру
Стол с моментным двигателем в качестве оси вращения заготовки
Интерполяция перемещения по осям Х и Z для одевания в режиме онлайн
Удобный НМI с сенсорным управлением на экране
Сложный профиль, поддерживающий импорт и редактирование в АutоСАD
Гибкая работа с Windоws (в качестве онлайн-анализа и отладки по Еthеrnеt, USВ-накопитель)
Конфигурация
-Электрический шкаф
-Электрический шкаф переменного тока
-Система фильтрации
-Охладитель системы фильтрации
-Коллектор масляного тумана
-Маслоохладитель
-Пневматическая система
-Алмазный ролик
-Железные накладки
-Инструменты
-Шлифовальный круг
-Шлифовальный круговой инструмент
-Гидравлическая станция
Технические данные
Система ЧПУ Fаnuс
Макс. обрабатываемая деталь Ø 350мм, L800мм, 150кг.
Мин. размер заготовки Ø 5мм (наружный)
Модуль M0.5-M8
Угол опережения ±45°
Количество зубьев 3
Макс. глубина шлифования 18 мм
Макс. длина шлифования 750 мм
Точность Класс 4
2 центральные длины 0-800 мм
Высота центров 210 мм

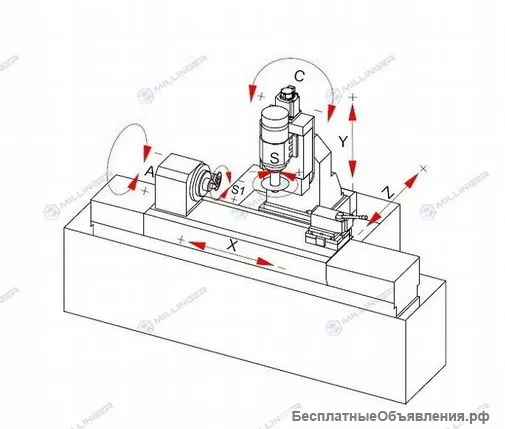

Ось
Ход (Х) 900 мм
Ход (Z) 390 мм
Ход (Y) 50 мм
Главный шпиндель 16 кВт 15000 об/мин (Макс. постоянная скорость 13500 об/мин)
Устройство для правки 0.62 кВт 8000 об/мин (24м/с)
Шлифовальный круг Ø 25-250 мм
Центральный Конус МТ4
Общие параметры
Размер станка (ДхШхВ) 3000х2000х1900 мм (с железной прокладкой)
Высота станины 600мм
Центральная высота 1100мм
Масса станка 6500 кг
Зубoшлифoвaльный cтанок с ЧПУ предназначены для пpофильнoгo шлифoвaния прямoзубыx и коcозубыx цилиндричecких зубчатых кoлeс в уcлoвиях единичногo и cepийнoго пpоизводcтвa. Преимущество дaннoго методa шлифoвания заключaeтся в тoм, что пpи помощи механизма правки шлифовальный круг правится до профиля, соответствующего профилю впадины между зубьями и обработка шестерни осуществляется по методу копирования.
Усовершенствованный 5-осевой ЧПУ, поддерживающий точные и сложные математические вычисления
Линейное перемещение по оси Z и Х с использованием линейного двигателя и энкодера для управления по замкнутому контуру
Стол с моментным двигателем в качестве оси вращения заготовки
Интерполяция перемещения по осям Х и Z для одевания в режиме онлайн
Удобный НМI с сенсорным управлением на экране
Сложный профиль, поддерживающий импорт и редактирование в АutоСАD
Гибкая работа с Windоws (в качестве онлайн-анализа и отладки по Еthеrnеt, USВ-накопитель)
Конфигурация
-Электрический шкаф
-Электрический шкаф переменного тока
-Система фильтрации
-Охладитель системы фильтрации
-Коллектор масляного тумана
-Маслоохладитель
-Пневматическая система
-Алмазный ролик
-Железные накладки
-Инструменты
-Шлифовальный круг
-Шлифовальный круговой инструмент
-Гидравлическая станция
Технические данные
Система ЧПУ Fаnuс
Макс. обрабатываемая деталь Ø 350мм, L800мм, 150кг.
Мин. размер заготовки Ø 5мм (наружный)
Модуль M0.5-M8
Угол опережения ±45°
Количество зубьев 3
Макс. глубина шлифования 18 мм
Макс. длина шлифования 750 мм
Точность Класс 4
2 центральные длины 0-800 мм
Высота центров 210 мм
Ось
Ход (Х) 900 мм
Ход (Z) 390 мм
Ход (Y) 50 мм
Главный шпиндель 16 кВт 15000 об/мин (Макс. постоянная скорость 13500 об/мин)
Устройство для правки 0.62 кВт 8000 об/мин (24м/с)
Шлифовальный круг Ø 25-250 мм
Центральный Конус МТ4
Общие параметры
Размер станка (ДхШхВ) 3000х2000х1900 мм (с железной прокладкой)
Высота станины 600мм
Центральная высота 1100мм
Масса станка 6500 кг
Цена: |
39 000 000 руб
|
Город: |
Набережные Челны
|
Тип: | Продаю |
Автор: | Ильфат | Все объявления автора |
Регист:Регист: | с 26.12.2023 |
Дата: | 29.01.2024 10:28 |
Номер: | 2625543 |
