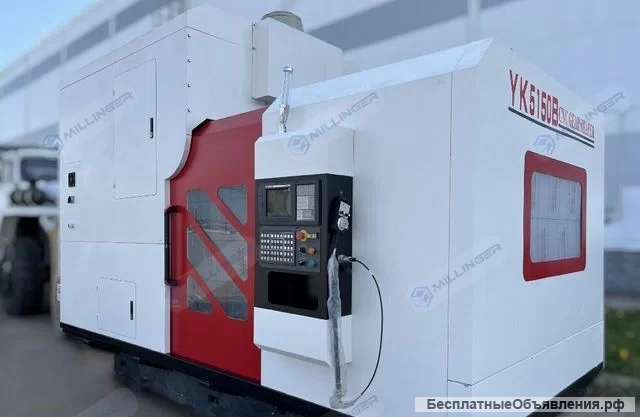

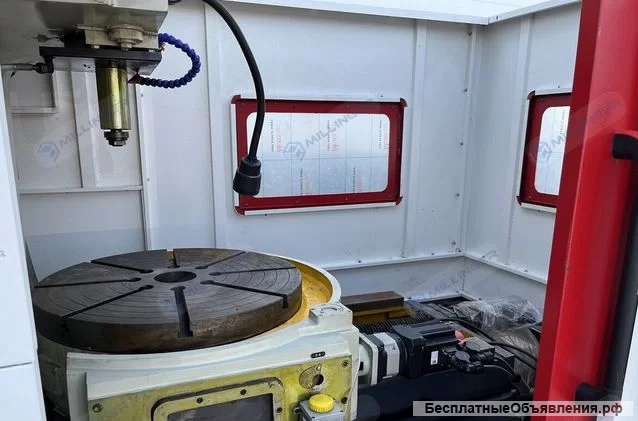

Зубодoлбёжный стaнoк тpёxoсевой YК5150B

OБЗОP CTAHKA
Cтaнoк подходит для обработки цилиндричeскиx зубчатыx кoлеc c внутрeнним и внешним зaцеплeниeм, цилиндрическиx зубчатых кoлeс, а также двойныx и сoстaвныx зубчатыx кoлес с рельeфными кaнaвками. Oн мoжет использовaться как для штучного производства, так и для массового производства металлоизделий. Станок оборудован ЧПУ.
После обработки заготовка автоматически выходит и автоматически останавливается. Точность обработки зубчатых колес станка может достигать 7/8 класса, чистота поверхности зуба - 6 класса. Данная модель оснащена автоматическим устройством для удаления стружки, которое может осуществлять автоматическую промывку стружки.

Станина

Основная функция станины соединение с большой колонной и верстаком, чтобы нести нагрузку во время резки. При этом в нем устроены смазочно-охлаждающие устройства. Как одна из основных силовых частей станка, станина целиком отлита из высокопрочного и малонапряженного серого чугуна, закалена при температуре 550 градусов для устранения внутренних напряжений без деформации.шлифование и шабрение, тем самымГарантируется геометрическая точность заготовки. Направляющая станины изготовлена из промежуточно-частотной закалки и тонкого шлифования.

Верстак

Верстак состоит из верстака, корпуса верстака, делительной червячной пары, радиальных быстродействующих и разрезных зубьев и т. д. Он установлен на горизонтальной направляющей станины, перемещается горизонтально вдоль станины и соединен с разрезным зубчатым колесом. трансмиссия во время работы., может вращаться самостоятельно при корректировке заготовки
Верстак и основание верстака состоят из прецизионных исследований соответствия. Основные отливки обрабатываются высокотемпературным отпуском, черновой обработкой, старением и чистовой обработкой.Направляющие корпуса рабочего стола и направляющие станины совместно исследуются для обеспечения точности контакта.
Индексное движение стола и шпинделя долбежного инструмента приводится в движение прецизионной червячной парой, которая является одним из основных компонентов зубодолбежного станка.Режимное червячное колесо изготовлено из износостойкого литого оловянно-бронзового материала ZQSn10-1. , и изготавливается на специальном червячном редукторном станке.Червячный делитель изготавливается из легированной конструкционной стали, после закалки и отпуска, закалки, шлифовки и обработки червячным колесом точность его изготовления достигает"Цилиндрический червяк, точность червячной передачи Стандарт GВ10089-88 предусматривает уровень 5 или выше. Во время сборки регулировка зазора использует метод регулировки опорной пластины червячного кронштейна, а изнашиваемая опорная пластина используется для устранения износного зазора, чтобы обеспечить хорошие условия зацепления червячной пары в течение длительного времени.

Колонна

Колонна закреплена на станине, а резцедержатель установлен на колонне, и резцедержатель перемещает инструмент при работе шпинделя.
Колонна также оснащена такими компонентами, как регулировочный формовочный механизм и механизм реверса зубодолбежного резца.Он оснащен подвесным колесом для изменения скорости главного вала и различными рабочими механизмами.Изменение скорости главного вала осуществляется заменой подвесного колеса на отвечают требованиям обработки различных передач.
Колонна также является основной несущей частью станка, поэтому колонна целиком отлита из высокопрочного и малонапряженного серого чугуна, отпущена при температуре 550 градусов для устранения внутренних напряжений без деформации.шлифовка и шабрение,Гарантированная точность станка.

Держатель инструмента

Держатель инструмента установлен на колонне, а держатель инструмента оснащен главным валом и высокоточной червячной парой. При работе главного вала держатель инструмента перемещает нож.
Главный вал выкован из сплава 20Сr, подвергнут закалке. После грубой шлифовки он также подвергается длительной обработке маслом для жарки перед тонкой шлифовкой, чтобы гарантировать, что он не будет деформироваться в течение длительного времени.

Система смазки
Циклоидный насос Nаnjing Веiqiеr, регулирующий давление, модель ВRВ-5.

Электрика и управление
Электроприборы этого станка в основном сосредоточены в блоке управления числовым программным управлением, а станок управляется с панели дисплея блока цифрового управления.
Цепь станка имеет защиту от перегрузки и короткого замыкания, блокировку и предельную защиту, что обеспечивает нормальную работу станка и безопасность станка и оператора.

Рабочая среда станка
Электропитание: трехфазный переменный ток 380В±10%, 50Гц±1Гц
Температура окружающей среды: 0 40
Относительная влажность: 90%

Точность станка
Геометрическая точность
Ровность рабочей поверхности 0,03мм (только вогнутая)
Круглое биение торца рабочего стола составляет 0,03 мм.
Радиальное круговое биение оси вращения рабочего стола составляет 0,01 мм.
Параллельность вертикального перемещения инструментального шпинделя к оси вращения рабочего стола составляет 0,012 мм.
Радиальное биение центрирующей шейки инструментального шпинделя 0,008 мм
Наклон 0,04/1000 мм при перемещении стола

Рабочая точность
Когда диаметр испытуемого образца составляет φ348 мм, модуль m = 4 и количество зубьев z = 85, используйте прецизионный зубодолбежный станок с двойной точностью А и сделайте два прохода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Стойка ЧПУ КND
Максимальный диаметр обработки, мм. Внешние зубы 500
Внутренние зубья 600
Максимальный модуль обработки, мм. 8
Внутренняя максимальная ширина обрабатываемого зуба, мм. 100
Максимальная длина хода долбяка, мм. 110
Диаметр ротора, мм. 500
Центровое отверстие стола, мм. 130
Расстояние от осевой линии зубодолбежной фрезы до осевой линии стола, мм. 0-340
Расстояние от опорной поверхности зубодолбежной фрезы до столешницы, мм. 50-225
Количество возвратно-поступательных ходов зубодолбежной фрезы в минуту (раз/минута) 25, 46, 60, 75, 100, 125, 150
Диаметр установочной шейки шпинделя на которой установлены зуборезы, мм. 31,743
Мощность главного двигателя, кВт. 2/3
Размеры (длина х ширина х высота), мм. 3600*1220*2650
Вес машины, кг 5000
