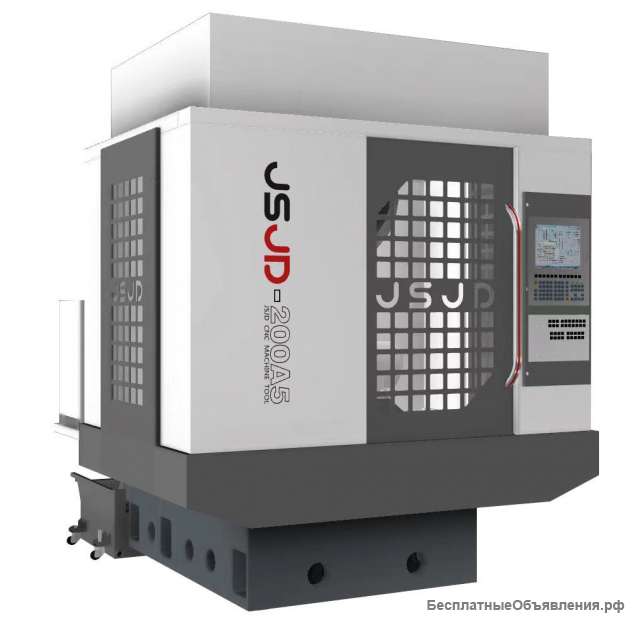

Вертикальный фрезерный обрабатывающий центр JSJD U200A
Описание (JSJD U200A все характеристики машины):
- он может поддерживать трехосевой быстрый траверс 48 м/мин;
- используя 21Т зонтичный сервопривод смены инструмента, время смены инструмента составляет 2.8 сек;
- Ось Z использует роликовые направляющие, которые эффективно улучшают жесткость
во время резки;
- инерционная конструкция шпинделя с высокой стабильностью;
- высокофункциональный серводвигатель шпинделя переменного тока и сверхвысокий диалоговый интерфейс человеко машинной эффективности, прост в эксплуатации;
- после многоканальной термообработки точность всей машины сохраняется в течении длительного времени, обеспечивая высокую точность перемещения;
- полностью закрытая конструкция экрана, функция удаления стружки из воды с обратной промывкой, высокая надежность;
Особенности JSJD U200A:
- большой пролет елочной колонны, внутренние уникальные V образные
ребра, структурная стабильность, превосходная производительность;
- станина имеет уникальную конструкцию с V образными ребрами внутри,
что обеспечивает высокую прочность и стабильность конструкции, а
также минимизирует вибрацию станка во время обработки;
- седло подшипника трех осей разработано из чугуна и тонкой шлифовальной
стальной втулки, седло подшипника принимает двойную предварительную вытяжку,
которая эффективно улучшает осевую и радиальную несущую способность
шелкового стержня и уменьшает тепловое удлинение шелкового стержня;
- пять основных частей станины изготовлены из высококачественного серого чугуна
марки HT300, и каждая часть станины проанализирована с помощью анализа
методом конечных элементов ANSYS для получения наилучшего распределения
напряжений, модальных изменений, механических и физических изменений;
- шпиндельная коробка использует разумную облегченную конструкцию для
обеспечения жесткости шпиндельной коробки, уменьшения нагрузки на двигатель оси Z, но также значительно улучшает способность реагирования оси Z;
- седло имеет двухслойную коробчатую структуру с высокой способностью
противодействия скручиванию, что обеспечивает станку динамический
уровень и стабильную геометрическую точность обработки во время обработки.
Технические параметры
Контроллер
Система ЧПУ: Syntec 220MA-5
Характеристики стола
Размер рабочей поверхности: Ø200 мм
Макс. несущая способность (горизонтальная/наклонная): 40/20кг
Т-образные пазы (Ширина x Кол-во x Интервал): 4х12H8х90° мм
Максимальный диаметр вращения: Ø240 мм
Перемещение
Перемещение стола по осям X/Y/Z: 600 /430/330 мм
Расстояние от шпинделя к верстаку: 440 мм
Расстояние от центра шпинделя до направляющей по оси Z : 467 мм
Количество осей: 5 осей
Ускоренная подача X/Y/Z: 48/48/48 м/мин
Скорость подачи при резании X/Y/Z: 10/10/10 м/мин
Шпиндель
Конус шпинделя / установочный размер BT-30: (Ø100)
Скорость вращения шпинделя: 20000 об/мин
Мощность двигателя шпинделя: 5,5 кВт
Тип привода шпинделя: Прямой
Точность
Точность позиционирования: ±0,005 мм
Повторяемость: ±0,003 мм
Общие параметры
Требование к подаче воздуха: 0,6-0,8 МПа
Потребляемая мощность: 15 кВА
Габариты станка: 2000 x 2620 x 2450 мм
Масса станка: 4200 кг
- он может поддерживать трехосевой быстрый траверс 48 м/мин;
- используя 21Т зонтичный сервопривод смены инструмента, время смены инструмента составляет 2.8 сек;
- Ось Z использует роликовые направляющие, которые эффективно улучшают жесткость
во время резки;
- инерционная конструкция шпинделя с высокой стабильностью;
- высокофункциональный серводвигатель шпинделя переменного тока и сверхвысокий диалоговый интерфейс человеко машинной эффективности, прост в эксплуатации;
- после многоканальной термообработки точность всей машины сохраняется в течении длительного времени, обеспечивая высокую точность перемещения;
- полностью закрытая конструкция экрана, функция удаления стружки из воды с обратной промывкой, высокая надежность;
Особенности JSJD U200A:
- большой пролет елочной колонны, внутренние уникальные V образные
ребра, структурная стабильность, превосходная производительность;
- станина имеет уникальную конструкцию с V образными ребрами внутри,
что обеспечивает высокую прочность и стабильность конструкции, а
также минимизирует вибрацию станка во время обработки;
- седло подшипника трех осей разработано из чугуна и тонкой шлифовальной
стальной втулки, седло подшипника принимает двойную предварительную вытяжку,
которая эффективно улучшает осевую и радиальную несущую способность
шелкового стержня и уменьшает тепловое удлинение шелкового стержня;
- пять основных частей станины изготовлены из высококачественного серого чугуна
марки HT300, и каждая часть станины проанализирована с помощью анализа
методом конечных элементов ANSYS для получения наилучшего распределения
напряжений, модальных изменений, механических и физических изменений;
- шпиндельная коробка использует разумную облегченную конструкцию для
обеспечения жесткости шпиндельной коробки, уменьшения нагрузки на двигатель оси Z, но также значительно улучшает способность реагирования оси Z;
- седло имеет двухслойную коробчатую структуру с высокой способностью
противодействия скручиванию, что обеспечивает станку динамический
уровень и стабильную геометрическую точность обработки во время обработки.
Технические параметры
Контроллер
Система ЧПУ: Syntec 220MA-5
Характеристики стола
Размер рабочей поверхности: Ø200 мм
Макс. несущая способность (горизонтальная/наклонная): 40/20кг
Т-образные пазы (Ширина x Кол-во x Интервал): 4х12H8х90° мм
Максимальный диаметр вращения: Ø240 мм
Перемещение
Перемещение стола по осям X/Y/Z: 600 /430/330 мм
Расстояние от шпинделя к верстаку: 440 мм
Расстояние от центра шпинделя до направляющей по оси Z : 467 мм
Количество осей: 5 осей
Ускоренная подача X/Y/Z: 48/48/48 м/мин
Скорость подачи при резании X/Y/Z: 10/10/10 м/мин
Шпиндель
Конус шпинделя / установочный размер BT-30: (Ø100)
Скорость вращения шпинделя: 20000 об/мин
Мощность двигателя шпинделя: 5,5 кВт
Тип привода шпинделя: Прямой
Точность
Точность позиционирования: ±0,005 мм
Повторяемость: ±0,003 мм
Общие параметры
Требование к подаче воздуха: 0,6-0,8 МПа
Потребляемая мощность: 15 кВА
Габариты станка: 2000 x 2620 x 2450 мм
Масса станка: 4200 кг
Цена: |
9 960 000 руб
|
Город: |
Набережные Челны
|
Тип: | Продаю |
Автор: | Ильфат | Все объявления автора |
Регист:Регист: | с 26.12.2023 |
Дата: | 29.01.2024 10:28 |
Номер: | 2625587 |
