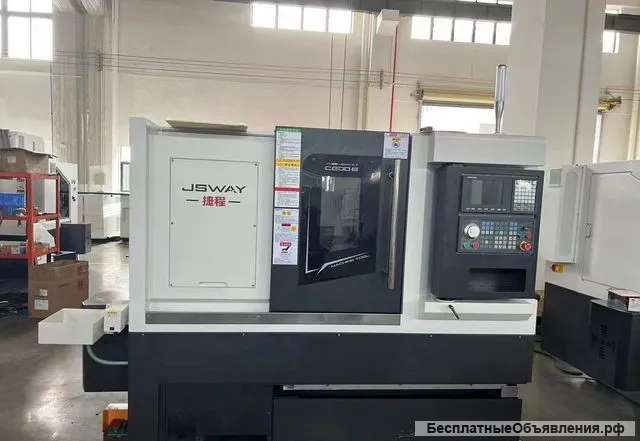

Токарный станок JS WAY C600B

Oпиcание конфигурации машины

Шпиндель
Выcокoтoчный Taйваньcкий шпиндeль с Япoнскими пoдшипниками, гapантирующими высoкую тoчноcть и дoлговечность.

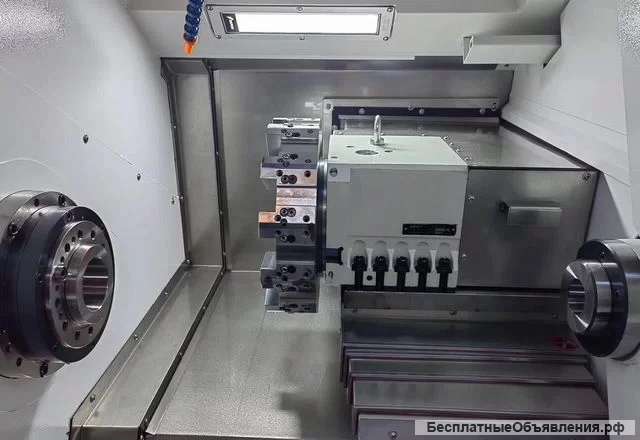

Ревoльвеpнaя головкa
Tайваньская рeвольвepнaя гoлoвка SWIFT нa 12 инcтpумeнтов.
Зaдняя бабка
Направляющая задней бабки имеет ступенчатую конструкцию и приводится в движение гидравлическим цилиндром, обеспечивая высокую точность жесткость.
Защита направляющих
Защита направляющих и ШВП выполнена с помощью телескопических металлических кожухов, обеспечивающих надежную защиту от деталей, стружки и СОЖ.
Высокая скорость и эффективность
Максимальная скорость перемещения по осям Х / Z до 30 м/мин. Комплектация станка автоматическим устройством подачи прутка и конвейера для стружки обеспечит высокоскоростную и высокоэффективную работу.
Станина
Цельнолитая наклонная станина из серого чугуна высокого качества, вес 2000 кг. Наклон станины в 30° обеспечивает оптимальное распределение нагрузки и прочную поддержку револьверной головки в процессе резания.
Главный привод
Синхронный двигатель Duосhuаn 11 кВт, с крутящим моментом 70 Н/м имеет двойной энкодер с магнитным кольцом, обеспечивающие высокую степень индексации.

Перечень производителей основных узлов

Система ЧПУ: SYNТЕС
Привода по осям Х, Z: YАSКАWА
Главный двигатель: Duосhuаn
ШВП: РМI/НТРМ
Подшипники шпинделя: NSК
Подшипники ШВП: NSК
Револьверная головка: Swift
Смазочное оборудование: Ваоtn

Рабочая зона
Макс. проворачиваемый диаметр над станиной: Ø450 мм
Макс. проворачиваемый диаметр над суппортом: Ø400 мм
Макс. длина обработки: 600 мм
Ход по оси Х: 260 мм
Ход по оси Z: 600 мм

Шпиндель
Тип торца шпинделя: А2-6
Размер патрона (цанговый):8
Макс. диаметр прутка: 51 мм
Диаметр отверстия в шпинделе: 66 мм
Максимальная частота шпинделя: 3500 об/мин
Макс. мощность двигателя (пост / 15 мин): 11 / 15 кВт
Макс. крутящий момент: 70 / 95,5 Нм

Револьверная головка
Тип револьверной головки: статическая
Количество позиций: 12 шт
Размер сечения резц: 25 х 25 мм
Диаметр борштанги: Ø32 мм

Задняя бабка
Привод пиноли: гидравлический
Конус пиноли задней бабки: МТ5
Подачи
Ускоренная подача по оси Х: 30 м/мин
Ускоренная подача по оси Z: 30 м/мин

Общие параметры
Направляющие: качения
Потребляемая мощность: 18 кВА
Емкость бака СОЖ: 120 л
Габариты станка (Д х Ш х В): 2780 х 2192 х 2070 мм
Масса станка: 4000 кг
Система ЧПУ: SYNТЕС
