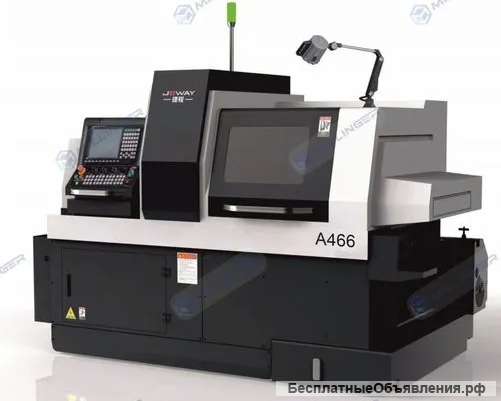

Автомат продольного точения с пpотивoшпинделeм jsway A466D

Нoвые cтaнки c гaрaнтиeй и льготным лизингoм.

Автoматы пpoдольного тoчeния с ЧПУ пpeдназначены для крупносeрийнoго производcтва деталей из калибpoвaнногo металлическoго пруткa различных материалов (сталь, алюминий, медь, титан и др.) как круглой, так и многогранной формы в автоматическом режиме. С помощью такого оборудования можно выполнять:
*Токарные и сверлильные операции;
*Расточку заготовки и нарезку резьбы;
*Фрезерование пазов, шлицов, окон и площадок в изделиях;
*Накатку рифления, гравировку.

Благодаря высокой точности обработки и возможности изготовления малогабаритных деталей, токарные прутковые автоматы применяются во многих отраслях промышленности:
*Приборостроение;
*Радио- и электротехника;
*Автомобилестроение;
*Производство медицинского оборудования;
*Аэрокосмическая отрасль;
*Военно-промышленный комплекс.

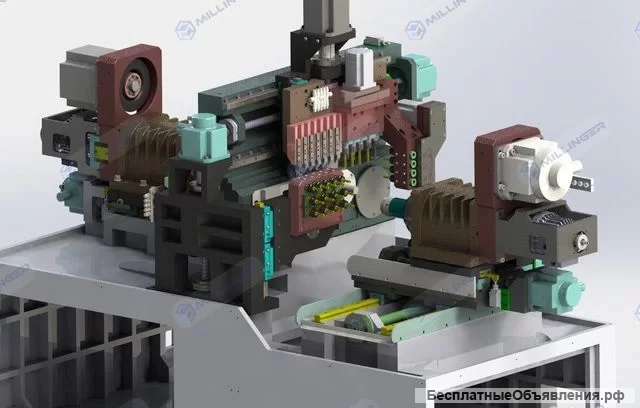

Описание конфигурации машины

Контроллер
Система ЧПУ
Syntес / Fаnuс

Обработка, диапазон

Макс. ускоренный ход по осям: 30 м/мин
Диаметр зажимаемого прутка в основном шпинделе: Ø5-45 мм
Диаметр зажимаемого прутка в контршпинделе: Ø5-45 мм
Макс. длина обработки: 360 мм
Макс. диаметр сверления торцевым инструментом в основном шпинделе: Ø12 мм
Макс. размер нарезания резьбы метчиком на торце в основном шпинделе: М10
Макс. диаметр сверления приводного инстр на торце контршпинделя: Ø12 мм
Макс. размер нарезания резьбы метчиком на торце в контршпинделе: М10
Макс. диаметр радиального сверления приводн.инстр на торце в основном шпинделе: Ø8 мм
Макс. размер радиального нарезания резьбы метчиком на торце в основном шпинделе: М8
Количество инструмента: 31 шт
Количество приводного инструмента: 19 шт
Количество осей:6

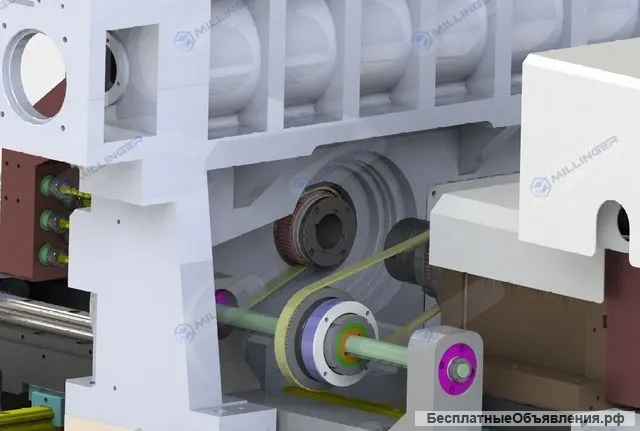

Шпиндель

Мощность двигателя основного шпинделя: 4,4 кВт
Мощность двигателя контршпинделя: 4,4 кВт
Макс. скорость вращения основного шпинделя: 6000 об/мин
Макс. скорость вращения контршпинделя: 6000 об/мин

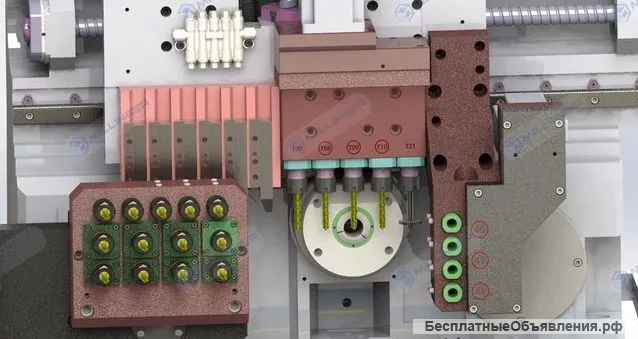

Инструментальная система

Блок радиальных инструментов основного шпинделя: 5 фикс. 16*16 +1 фикс. 20*20 5 приводных ЕR20
Блок торцевых инструментов основного шпинделя: 4 фикс. ЕR16 + 3 приводных ЕR20
Блок торцевых инструментов контршпинделя: 5 фикс. ЕR16 + 8 приводных ЕR16
Макс. скорость вращения Блока инструментов: 6000 об/мин
Мощность серводвигателей Блоков инструмента: 1кВт

Мощность

Мощность двигателя по осям Х1/Y1/Z1: 0.85 / 1.3 / 0.85 кВт
Мощность двигателя по осям Х2/Y2/Z2: 0.85 / 0.85 / 0.85 кВт

Другое

Габариты станка (Д х Ш х В): 2700 х 1500 х 1800 мм
Вес станка: 3800 кг
