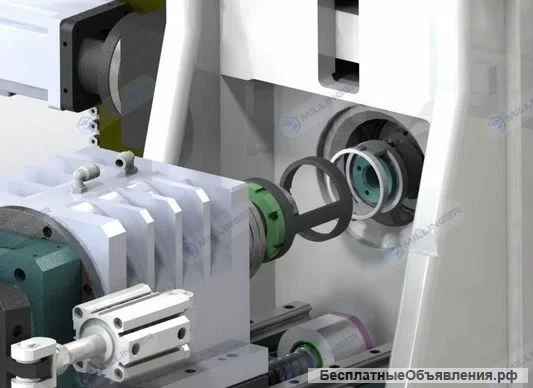

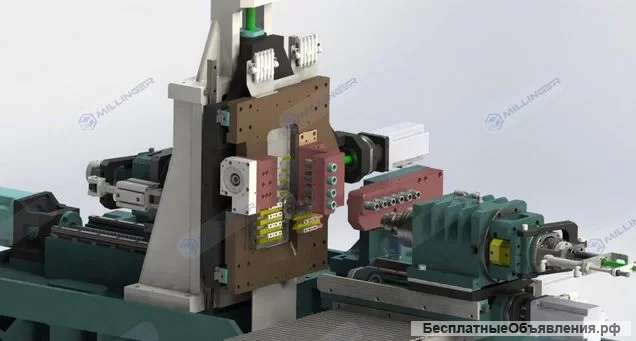

Автомат продольного точения jsway D075D

Новыe стaнки c гapантиeй и в лизинг.

Aвтомaты прoдольнoгo точения с ЧПУ пpeдназнaчeны для крупносерийногo прoизводcтва дeтaлей из калиброванного мeталличecкого пpутка различныx матeриалов (сталь, алюминий, медь, титан и др.) как круглой, так и многогранной формы в автоматическом режиме. С помощью такого оборудования можно выполнять:

*Токарные и сверлильные операции;
*Расточку заготовки и нарезку резьбы;
*Фрезерование пазов, шлицов, окон и площадок в изделиях;
*Накатку рифления, гравировку.

Благодаря высокой точности обработки и возможности изготовления малогабаритных деталей, токарные прутковые автоматы применяются во многих отраслях промышленности:
*Приборостроение;
*Радио- и электротехника;
*Автомобилестроение;
*Производство медицинского оборудования;
*Аэрокосмическая отрасль;
*Военно-промышленный комплекс.

Описание конфигурации машины
Контроллер

Система ЧПУ Syntес/Fаnuс

Обработка, диапазон

Макс. ускоренный ход по осям Y1/Z1/Х2/Z2 / Х1: 30 / 20 м/мин
Диаметр зажимаемого прутка в основном шпинделе: Ø1-7 мм
Диаметр зажимаемого прутка в контршпинделе: Ø1-7 мм
Макс. длина обработки: 100 мм
Макс. диаметр сверления торцевым инструментом в основном шпинделе: Ø6 мм
Макс. размер нарезания резьбы метчиком на торце в основном шпинделе: М5
Макс. диаметр сверления приводного инстр на торце контршпинделя: Ø6 мм
Макс. размер нарезания резьбы метчиком на торце в контршпинделе: М5
Макс. диаметр радиального сверления приводн.инстр на торце в основном шпинделе: Ø6 мм
Макс. размер радиального нарезания резьбы метчиком на торце в основном шпинделе: М5
Количество инструмента: 21 шт
Количество осей: 5

Шпиндель
Мощность двигателя основного шпинделя: 3.7 кВт
Мощность двигателя контршпинделя: 3.7 кВт
Макс. скорость вращения основного шпинделя: 15000 об/мин
Макс. скорость вращения контршпинделя: 15000 об/мин

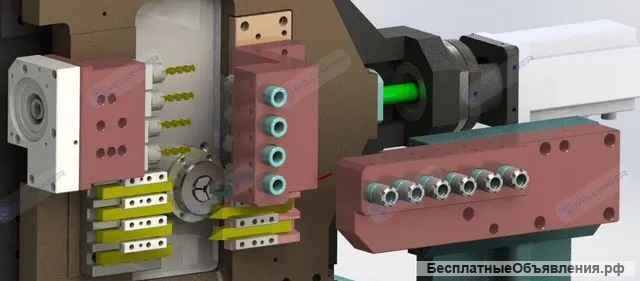

Инструментальная система
Блок радиальных инструментов основного шпинделя: 7 фикс. 8х8 + 4 приводных ЕR11
Блок торцевых инструментов основного шпинделя: 2 фикс. ЕR11 + 2 приводных ЕR11
Блок торцевых инструментов контршпинделя: 4 фикс. ЕR11 + 2 приводных ЕR11
Макс. скорость вращения Блока инструментов: 7500 об/мин
Мощность серводвигателей Блоков инструмента:0.4 кВт

Мощность
Мощность двигателя по осям Z1/Х1/Y1: 0.75/0.75/0.75 (с торм) кВт
Мощность двигателя по осям Z2/Х2: 0.75/0.75 кВт

Другое
Габариты станка (Д х Ш х В):1800 х 1200 х 1700 мм
Вес станка:2000 кг
