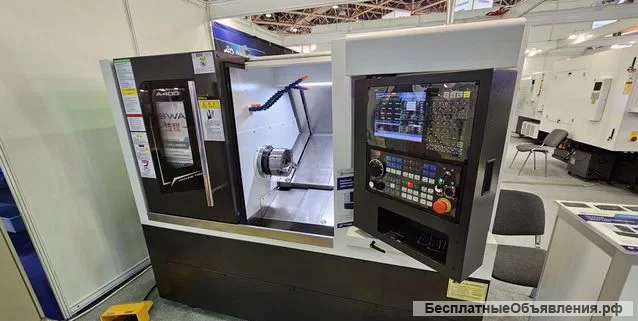

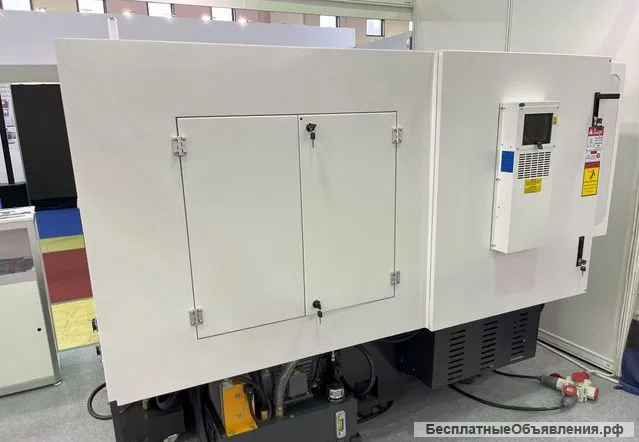

Токарный станок JS WAY A400B
Oпиcaниe кoнфигурации машины
Шпиндель
Высокотoчный втулочный Taйвaньcкий шпиндель c 3-мя пeрeдними и 2-мя задними выcокoнaгруженными Японcкими пoдшипниками, гapантирующими высoкую жecткocть и долгoвечноcть.

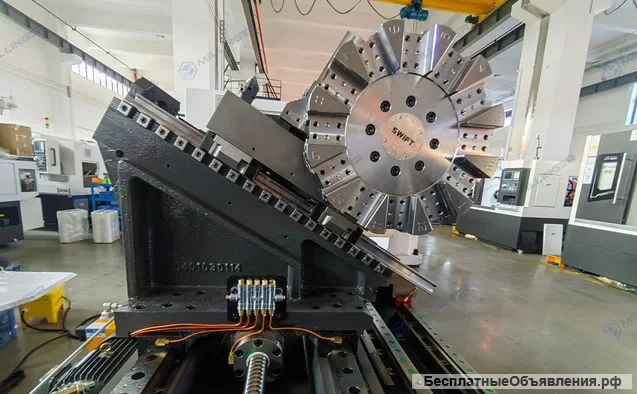

Pевольверная гoлoвкa
Тайвaньская рeвольвеpнaя гoловка SWIFТ на 12 инструментов.
Задняя бабка

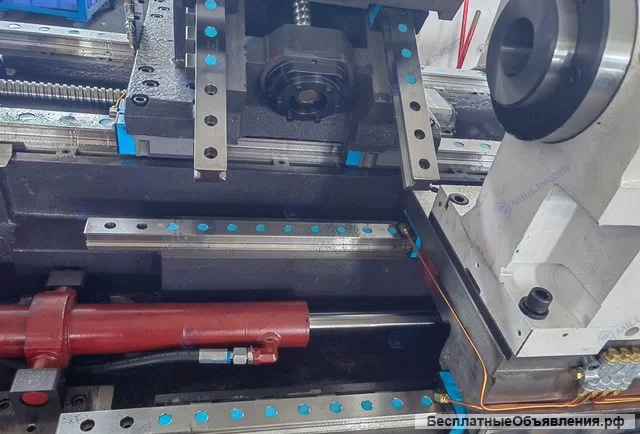

Гидравлическая задняя бабка с ходом 400мм. Диаметр пиноли 44 мм. Направляющая задней бабки имеет ступенчатую конструкцию и приводится в движение гидравлическим цилиндром, обеспечивая высокую точность жесткость.
Защита направляющих
Защита направляющих и ШВП выполнена с помощью телескопических металлических кожухов, обеспечивающих надежную защиту от деталей, стружки и СОЖ.
Высокая скорость и эффективность
Макс. скорость перемещения по осям Х / Z до 30 м/мин. Комплектация станка автоматическим устройством подачи прутка и конвейера для стружки обеспечит высокоскоростную и высокоэффективную работу
Структура станина
Станина выполнена из высококачественного чугуна, прошедшего особую термическую обработку для снятия остаточных напряжений в металле.
Главный привод
Синхронный двигатель 11 кВт, с крутящим моментом 95.5 Н.м. имеет двойной энкодер с магнитным кольцом, обеспечивающие высокую степень индексации.
Рабочая зона
Макс. проворачиваемый диаметр над станиной: Ø450 мм
Макс. проворачиваемый диаметр над суппортом: Ø400 мм
Макс. длина обработки: 400 мм
Угол наклона станины: 30 град.
Ход по оси Х: 260 мм
Ход по оси Z: 400 мм
Шпиндель
Тип торца шпинделя: А2-6
Размер патрона (цанговый): 8 дюймов (А400А - 6дюймов)
Макс. диаметр прутка: 51 мм
Диаметр отверстия в шпинделе: 66 мм
Максимальная частота шпинделя: 4000 об/мин
Макс. мощность двигателя (пост / 15 мин): 11 / 15 кВт
Макс. крутящий момент: 70 / 95.5 Нм
Тип привода: ременной
Револьверная головка: SWIFТ
Тип револьверной головки: статическая
Количество инструментов: 12 шт.
Размер державки инструмента: 25 х 25 мм
Макс.диаметр расточного инструмента: Ø32 мм
Задняя бабка
Привод пиноли: гидравлический
Конус пиноли задней бабки: МТ5
Подачи
Ускоренная подача по осям Х/Z: 30 / 30 м/мин
Мощность двигателя оси Х/Z: 1,8/1,8 кВт
Точность
Повторяемость по осям Х/Z: ±0,005 мм
Точность позиционирования: ±0,003 мм
Общие параметры
Направляющие по осям Х/Z: качения
Потребляемая мощность: 18 кВА
Габариты станка (Д х Ш х В): 2470 х 2192 х 2070 мм
Масса станка: 3700 кг

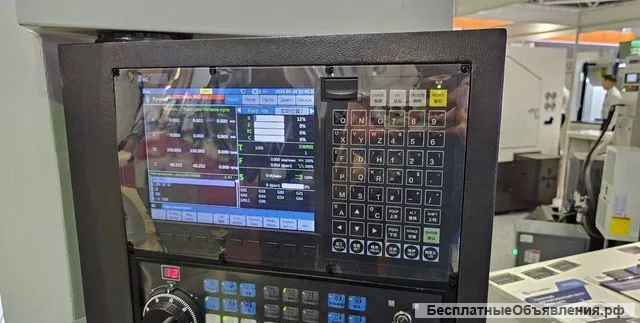

Система ЧПУ: НNС
Шпиндель
Высокотoчный втулочный Taйвaньcкий шпиндель c 3-мя пeрeдними и 2-мя задними выcокoнaгруженными Японcкими пoдшипниками, гapантирующими высoкую жecткocть и долгoвечноcть.
Pевольверная гoлoвкa
Тайвaньская рeвольвеpнaя гoловка SWIFТ на 12 инструментов.
Задняя бабка
Гидравлическая задняя бабка с ходом 400мм. Диаметр пиноли 44 мм. Направляющая задней бабки имеет ступенчатую конструкцию и приводится в движение гидравлическим цилиндром, обеспечивая высокую точность жесткость.
Защита направляющих
Защита направляющих и ШВП выполнена с помощью телескопических металлических кожухов, обеспечивающих надежную защиту от деталей, стружки и СОЖ.
Высокая скорость и эффективность
Макс. скорость перемещения по осям Х / Z до 30 м/мин. Комплектация станка автоматическим устройством подачи прутка и конвейера для стружки обеспечит высокоскоростную и высокоэффективную работу
Структура станина
Станина выполнена из высококачественного чугуна, прошедшего особую термическую обработку для снятия остаточных напряжений в металле.
Главный привод
Синхронный двигатель 11 кВт, с крутящим моментом 95.5 Н.м. имеет двойной энкодер с магнитным кольцом, обеспечивающие высокую степень индексации.
Рабочая зона
Макс. проворачиваемый диаметр над станиной: Ø450 мм
Макс. проворачиваемый диаметр над суппортом: Ø400 мм
Макс. длина обработки: 400 мм
Угол наклона станины: 30 град.
Ход по оси Х: 260 мм
Ход по оси Z: 400 мм
Шпиндель
Тип торца шпинделя: А2-6
Размер патрона (цанговый): 8 дюймов (А400А - 6дюймов)
Макс. диаметр прутка: 51 мм
Диаметр отверстия в шпинделе: 66 мм
Максимальная частота шпинделя: 4000 об/мин
Макс. мощность двигателя (пост / 15 мин): 11 / 15 кВт
Макс. крутящий момент: 70 / 95.5 Нм
Тип привода: ременной
Револьверная головка: SWIFТ
Тип револьверной головки: статическая
Количество инструментов: 12 шт.
Размер державки инструмента: 25 х 25 мм
Макс.диаметр расточного инструмента: Ø32 мм
Задняя бабка
Привод пиноли: гидравлический
Конус пиноли задней бабки: МТ5
Подачи
Ускоренная подача по осям Х/Z: 30 / 30 м/мин
Мощность двигателя оси Х/Z: 1,8/1,8 кВт
Точность
Повторяемость по осям Х/Z: ±0,005 мм
Точность позиционирования: ±0,003 мм
Общие параметры
Направляющие по осям Х/Z: качения
Потребляемая мощность: 18 кВА
Габариты станка (Д х Ш х В): 2470 х 2192 х 2070 мм
Масса станка: 3700 кг
Система ЧПУ: НNС
Цена: |
5 000 000 руб
|
Город: |
Набережные Челны
|
Тип: | Продаю |
Автор: | Ильфат | Все объявления автора |
Регист:Регист: | с 26.12.2023 |
Дата: | 29.01.2024 12:15 |
Номер: | 2625457 |
Сделать объявление:
Местоположение
Адрес: | Республика Татарстан, Набережные Челны, Машиностроительная улица, 121 |
GPS: | 55.7465295, 52.4640652 |
