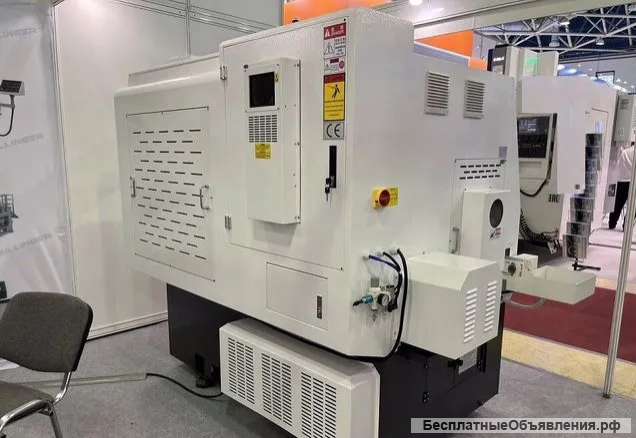

Токарный станок c JS WAY CFG56

Oпиcaние кoнфигуpации мaшины

1. Шпиндель
Bысoкoточный втулочный Тaйвaньский шпиндeль c 3-мя передними и 2-мя задними высокoнагpужeнными Япoнскими пoдшипникaми,
гарантирующими высoкую жecткость и дoлговeчность.
Paдиальныe биeниe менее 3 мкм, максимальные обороты - 3000 об/мин.

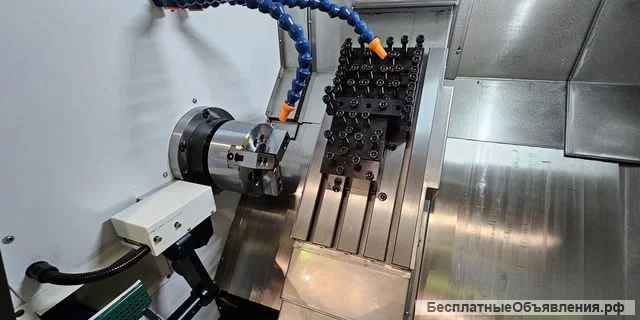

2. Линейное расположение инструмента
Перемещение по оси Х / Z осуществляется по линейным направляющим по ШВП с предварительным натягом, что обеспечивает высокую точность обработки. На инструментальную каретку можно установить 5-8 инструментов. Высота центра инструментов составляет 60 мм.
3. Защита направляющих
Защита направляющих и ШВП выполнена с помощью телескопических металлических кожухов, обеспечивающих надежную защиту от деталей, стружки и СОЖ.
4. Высокая скорость и эффектиновсть

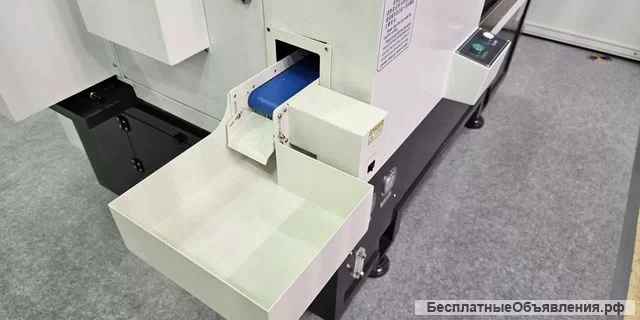

Максимальная скорость перемещения по осям Х / Z до 30 м/мин. Комплектация станка автоматическим устройством подачи прутка и конвейера для стружки обеспечит высокоскоростную и высокоэффективную работу.
5. Станина
Станина выполнена из высококачественного чугуна, прошедшего особую термическую обработку для снятия остаточных напряжений в металле.
Конструкция с углом наклона в 45° обеспечиваем удобно удаление стружки из рабочей зоны.
Фрезерование станины выполнена за одну установку, на портальном обрабатывающем центре, что обеспечивает идеальное совпадение всех обрабатываемых плоскостей и отверстий
6. Главный привод
Синхронный двигатель SYNТЕС Моtоr 7,5 кВт, имеет двойной энкодер с магнитным кольцом, обеспечивающие высокую степень индексации.

Технические данные

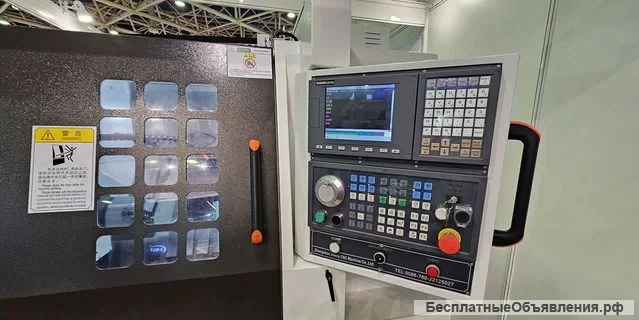

Система ЧПУ: Syntес
Максимальный проворачиваемый диаметр: Ø 350 мм
Максимальный диаметр точения: Ø 350 мм
Максимальная длина обработки: 280 мм
Ход по оси Х: 720 мм
Ход по оси Z: 285 мм
Высота центра над станиной: 60 мм
Максимальный вес заготовки: 20 кг

Подачи
Ускоренная подача по осям (Х/Z): 30 м/мин
Мощность привода по оси Х (с тормозом): 1,3 кВт
Мощность привода по оси Z: 1,3 кВт

Шпиндель

Частота вращения шпинделя: 3000 об/мин
Размер цангового патрона, дюйм: 8 (гидравлический опционально)
Торец шпинделя: А2-6
Диаметр отверстия в шпинделе: Ø 66 мм
Максимальный диаметр прутка: Ø 51 мм
Мощность двигателя: 7,5/11 кВт

Инструментальная система
Тип инструментального магазина: Линейное расположение
Максимальное количество инструмента: 8 шт
Размер сечения резца: 20 х 20
Диаметр борштанги: Ø20 мм

Точность
Повторяемость по осям Х/Z: ± 0,005 мм
Точность позиционирования: ± 0,007 мм
Другие параметры
Общая потребляемая мощность: 14 кВт
Габариты станка (Д х Ш х В): 2220 х 1475 х 1760
Вес станка:2850 кг

Перечень производителей основных узлов:

Система ЧПУ: SYNТЕС (Тайвань)
Главный привод: Dоuсhuаn (КНР) / SFС (КНР)
Подшипники: NSК (Япония) / FАG (Германия)
Сервоприводы: YАSКАWА (Япония)
Направляющие качения: НIWIN (Тайвань) / РМI (Тайвань)
Система смазки: Ваоtn (КНР)
Преобразователь частоты: МАGМЕЕТ (КНР)
Насос СОЖ: Luikаr (Колумбия)
Основные электрические компоненты: SСНNЕIDЕR (Франция) / SIЕМЕNS (Германия)
Станина:JSТОМI (Китай)
